Каретка линейной направляющей Bosch Rexroth KWD-045-FNS-C1-N-1
Артикул R165141420Bosch Rexroth
Каретка линейной направляющей Bosch Rexroth KWD-045-FNS-C1-N-1. Исполнение: Ball rail system; Номинальный размер, мм: 45; Исполнение: FNS - flange, normal, standard height.
ИсполнениеBall rail system
Номинальный размер, мм45
ИсполнениеFNS - flange, normal, standard height
Стоимость в белорусских рубляхЦена по запросу
Уточним наличие, комплектацию и срок поставки для вашего объекта.
Запросить предложение ↗О ТОВАРЕ
Описание
Каретка линейной направляющей Bosch Rexroth KWD-045-FNS-C1-N-1. Исполнение: Ball rail system; Номинальный размер, мм: 45; Исполнение: FNS - flange, normal, standard height.
Для подбора комплектации сообщите условия эксплуатации, количество и требования к установке.
ТЕХНИЧЕСКИЕ ДАННЫЕ
Характеристики
- Артикул
- R165141420
- Исполнение
- Ball rail system
- Номинальный размер, мм
- 45
- Исполнение
- FNS - flange, normal, standard height
- Модель
- High-precision ball runner block
- Материал
- Carbon steel
- Класс преднатяга
- C1 - Low preload
- Класс точности
- N - Normal
- Уплотнение
- SS - Standard seal
- Шариковая цепь
- Without ball chain (standard)
- Смазка
- Pre-lubricated, preserved
- Самоустановка для компенсации несоосности
- Without self-alignment
- Ширина каретки, мм
- 120.0
- Длина каретки, мм
- 137.6
- Высота каретки, мм
- 50.3
- Высота каретки с направляющей, мм
- 60.0
- Максимальное ускорение amax, м/с²
- 500.0
- Максимальная линейная скорость vmax, м/с
- 5.0
- Допустимая температура окружающей среды
- -10 °C ... +80 °C
- Коэффициент трения μ
- 0.002 ... 0.003
- Масса, кг
- 3.17
- Динамическая грузоподъёмность C50, Н
- 109000.0
- Динамическая грузоподъёмность C100, Н
- 86400.0
- Статическая грузоподъёмность C0, Н
- 132000.0
- Динамический крутящий момент Mt50, Н·м
- 2940.0
- Динамический крутящий момент Mt100, Н·м
- 2330.0
- Статический крутящий момент Mt0, Н·м
- 3560
- Динамический продольный момент ML50, Н·м
- 1940.0
- Динамический продольный момент ML100, Н·м
- 1540.0
- Статический продольный момент ML0, Н·м
- 2350
- Шаг T направляющей, мм
- 105

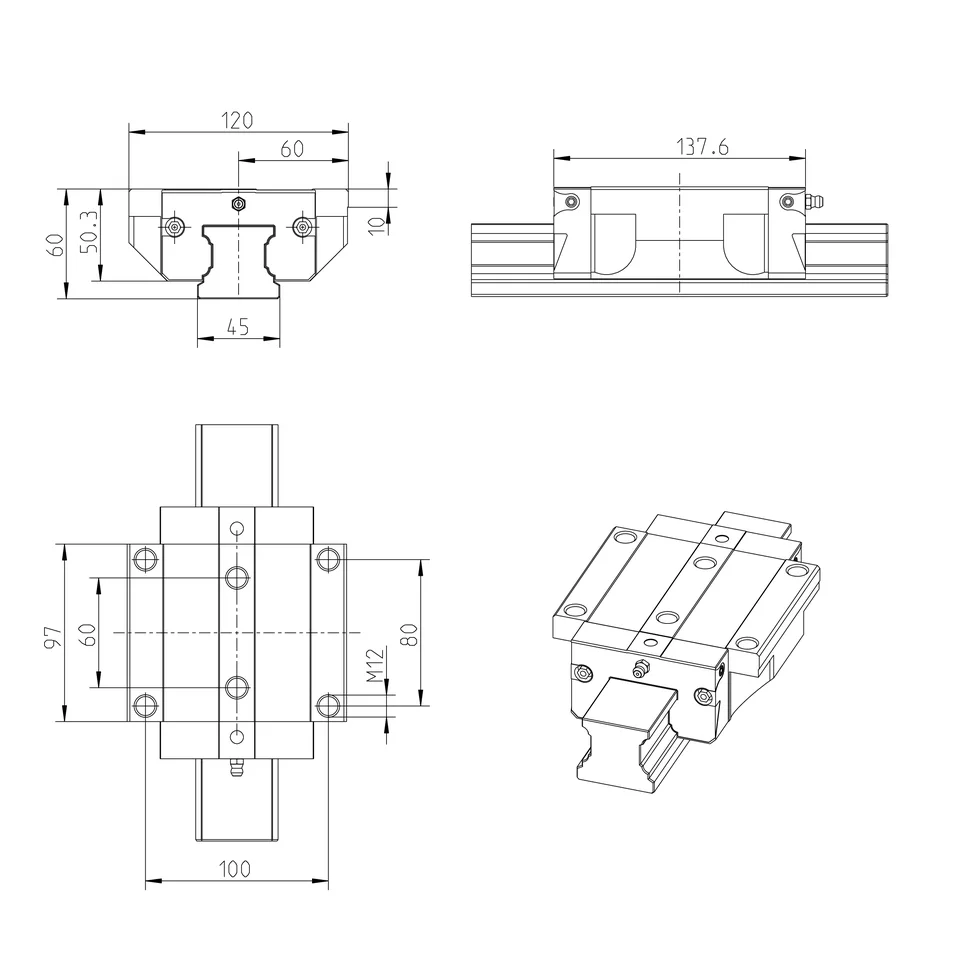

- Размер A, мм
- 120
- Размер A1, мм
- 60
- Размер A2, мм
- 45
- Размер A3, мм
- 37.5
- Размер B, мм
- 137.6
- Размер B (допуск), мм
- +0.5
- Размер B1, мм
- 97
- Размер E1, мм
- 100
- Размер E2, мм
- 80
- Размер E3, мм
- 60
- Размер E8, мм
- 69.8
- Размер E9, мм
- 20.9
- Размер H, мм
- 60.0
- Размер H1, мм
- 50.3
- Размер H2 с защитной лентой, мм
- 40.15
- Размер H2 без защитной ленты, мм
- 39.85
- Размер K1, мм
- 17.3
- Размер K2, мм
- 19.3
- Размер K3, мм
- 8.2
- Размер K4, мм
- 8.2
- Размер N1, мм
- 15
- Размер N2, мм
- 12.4
- Размер N6, мм
- 23.5
- Размер N6 (допуск), мм
- ±0.5
- Размер S1, мм
- 10.4
- Размер S2
- M12
- Размер S5, мм
- 14
- Размер S9
- M4x7 mm
- Размер S9 (диаметр резьбы)
- M4
- Размер S9 (шаг), мм
- 7
- Размер T1 (минимум), мм
- 18
- Размер V1, мм
- 10
