Каретка линейной направляющей Bosch Rexroth KWC-055-FNS-C1-N-2
Артикул R165151410Bosch Rexroth
Каретка линейной направляющей Bosch Rexroth KWC-055-FNS-C1-N-2. Исполнение: Ball rail system; Номинальный размер, мм: 55; Исполнение: FNS - flange, normal, standard height.
ИсполнениеBall rail system
Номинальный размер, мм55
ИсполнениеFNS - flange, normal, standard height
Стоимость в белорусских рубляхЦена по запросу
Уточним наличие, комплектацию и срок поставки для вашего объекта.
Запросить предложение ↗О ТОВАРЕ
Описание
Каретка линейной направляющей Bosch Rexroth KWC-055-FNS-C1-N-2. Исполнение: Ball rail system; Номинальный размер, мм: 55; Исполнение: FNS - flange, normal, standard height.
Для подбора комплектации сообщите условия эксплуатации, количество и требования к установке.
ТЕХНИЧЕСКИЕ ДАННЫЕ
Характеристики
- Артикул
- R165151410
- Исполнение
- Ball rail system
- Номинальный размер, мм
- 55
- Исполнение
- FNS - flange, normal, standard height
- Модель
- Heavy-duty ball runner block
- Материал
- Carbon steel
- Класс преднатяга
- C1 - Low preload
- Класс точности
- N - Normal
- Уплотнение
- SS - Standard seal
- Шариковая цепь
- Without ball chain (standard)
- Смазка
- Preserved
- Самоустановка для компенсации несоосности
- Without self-alignment

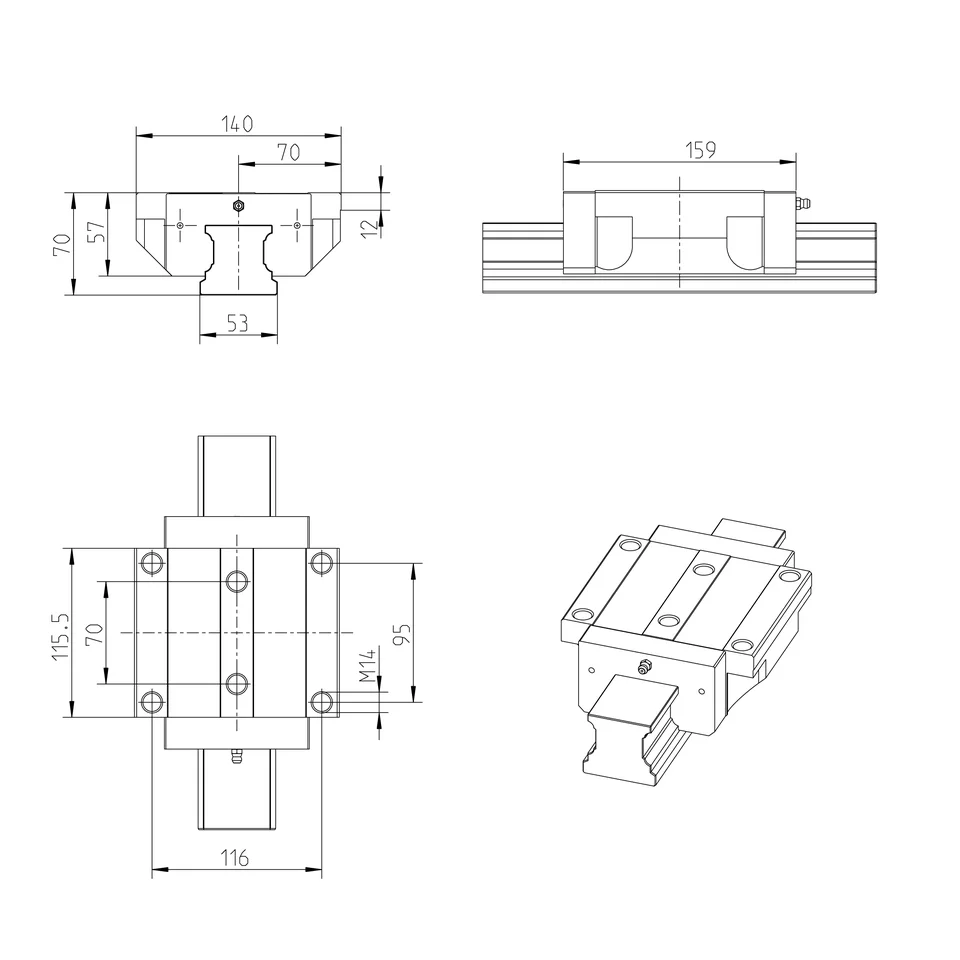

- Ширина каретки, мм
- 140.0
- Длина каретки, мм
- 159.0
- Высота каретки, мм
- 57.0
- Высота каретки с направляющей, мм
- 70.0
- Максимальное ускорение amax, м/с²
- 250.0
- Максимальная линейная скорость vmax, м/с
- 5.0
- Допустимая температура окружающей среды
- -10 °C ... +80 °C
- Коэффициент трения μ
- 0.002 ... 0.003
- Масса, кг
- 5.01
- Динамическая грузоподъёмность C50, Н
- 137000.0
- Динамическая грузоподъёмность C100, Н
- 109000.0
- Статическая грузоподъёмность C0, Н
- 174000.0
- Динамический крутящий момент Mt50, Н·м
- 4390.0
- Динамический крутящий момент Mt100, Н·м
- 3480.0
- Статический крутящий момент Mt0, Н·м
- 5550
- Динамический продольный момент ML50, Н·м
- 2920.0
- Динамический продольный момент ML100, Н·м
- 2320.0
- Статический продольный момент ML0, Н·м
- 3690

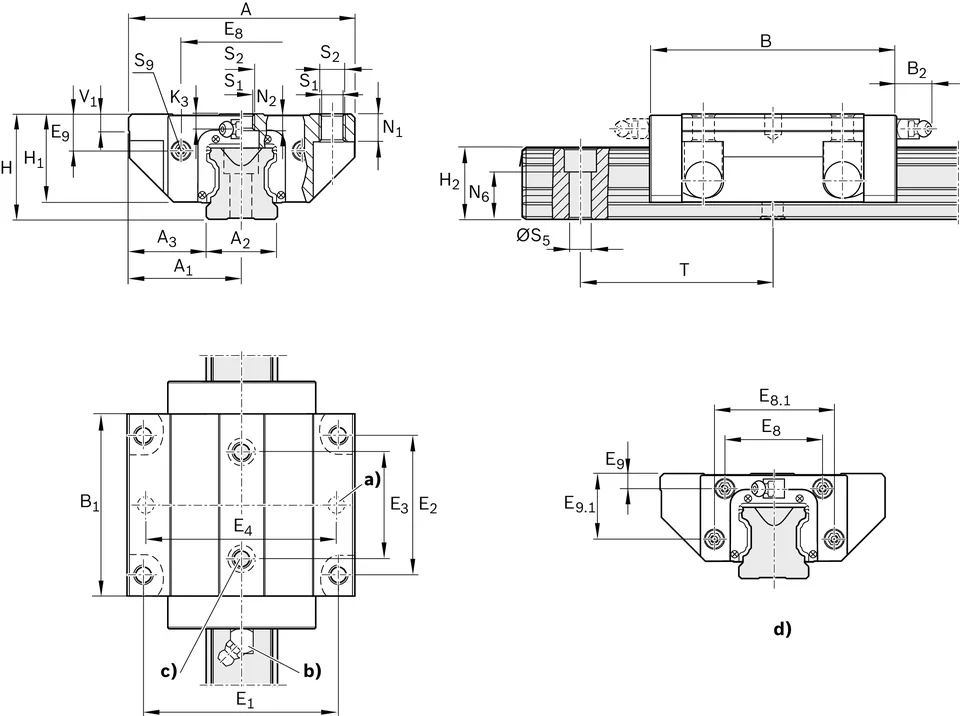

- Шаг T направляющей, мм
- 120
- Размер A, мм
- 140
- Размер A1, мм
- 70
- Размер A2, мм
- 53
- Размер A3, мм
- 43.5
- Размер B, мм
- 159
- Размер B (допуск), мм
- +0.5
- Размер B1, мм
- 115.5
- Размер E1, мм
- 116
- Размер E2, мм
- 95
- Размер E3, мм
- 70
- Размер E8, мм
- 80
- Размер E9, мм
- 22.3
- Размер H, мм
- 70.0
- Размер H1, мм
- 57
- Размер H2 с защитной лентой, мм
- 48.15
- Размер H2 без защитной ленты, мм
- 47.85
- Размер K3, мм
- 9
- Размер N1, мм
- 18
- Размер N2, мм
- 13.5
- Размер N6, мм
- 29
- Размер N6 (допуск), мм
- ±0.5
- Размер S1, мм
- 12.4
- Размер S2
- M14
- Размер S5, мм
- 16
- Размер S9
- M5x8 mm
- Размер S9 (диаметр резьбы)
- M5
- Размер S9 (шаг), мм
- 8
- Размер T1 (минимум), мм
- 20
- Размер V1, мм
- 12
