Каретка линейной направляющей Bosch Rexroth KWC-065-FNS-C1-N-2
Артикул R165161410Bosch Rexroth
Каретка линейной направляющей Bosch Rexroth KWC-065-FNS-C1-N-2. Исполнение: Ball rail system; Номинальный размер, мм: 65; Исполнение: FNS - flange, normal, standard height.
ИсполнениеBall rail system
Номинальный размер, мм65
ИсполнениеFNS - flange, normal, standard height
Стоимость в белорусских рубляхЦена по запросу
Уточним наличие, комплектацию и срок поставки для вашего объекта.
Запросить предложение ↗О ТОВАРЕ
Описание
Для точного подбора сообщите полный артикул, количество и условия эксплуатации. Сверьте размеры, подключения и применимость по документации оборудования. Для запроса этого исполнения укажите артикул R165161410.
Для подбора комплектации сообщите условия эксплуатации, количество и требования к установке.
ТЕХНИЧЕСКИЕ ДАННЫЕ
Характеристики
- Артикул
- R165161410
- Исполнение
- Ball rail system
- Номинальный размер, мм
- 65
- Исполнение
- FNS - flange, normal, standard height
- Модель
- Heavy-duty ball runner block
- Материал
- Carbon steel
- Класс преднатяга
- C1 - Low preload
- Класс точности
- N - Normal
- Уплотнение
- SS - Standard seal
- Шариковая цепь
- Without ball chain (standard)
- Смазка
- Preserved
- Самоустановка для компенсации несоосности
- Without self-alignment
- Ширина каретки, мм
- 170.0
- Длина каретки, мм
- 188.0
- Высота каретки, мм
- 76.0
- Высота каретки с направляющей, мм
- 90.0
- Максимальное ускорение amax, м/с²
- 250.0
- Максимальная линейная скорость vmax, м/с
- 3.0
- Допустимая температура окружающей среды
- -10 °C ... +80 °C
- Коэффициент трения μ
- 0.002 ... 0.003
- Масса, кг
- 10.25
- Динамическая грузоподъёмность C50, Н
- 217000.0
- Динамическая грузоподъёмность C100, Н
- 172000.0
- Статическая грузоподъёмность C0, Н
- 280000.0
- Динамический крутящий момент Mt50, Н·м
- 8580.0
- Динамический крутящий момент Mt100, Н·м
- 6810.0
- Статический крутящий момент Mt0, Н·м
- 11100
- Динамический продольный момент ML50, Н·м
- 5750.0
- Динамический продольный момент ML100, Н·м
- 4560.0
- Статический продольный момент ML0, Н·м
- 7400
- Шаг T направляющей, мм
- 150

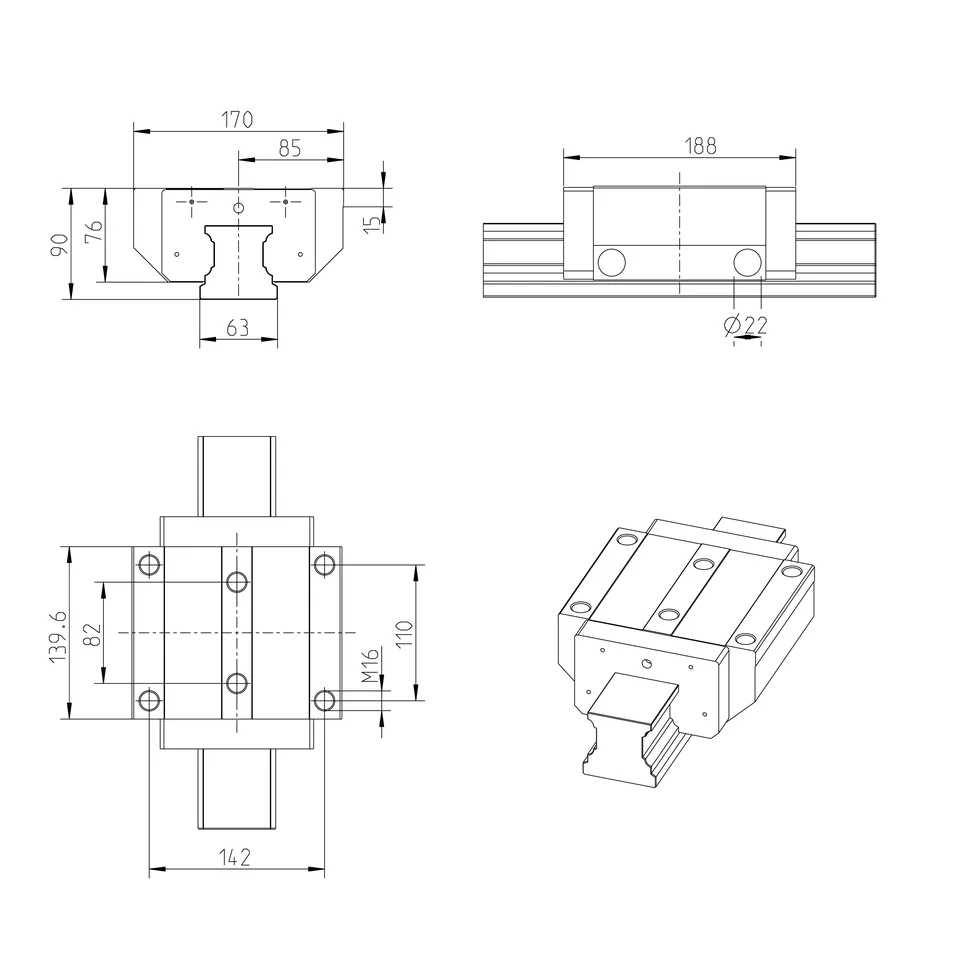

- Размер A, мм
- 170
- Размер A1, мм
- 85
- Размер A2, мм
- 63
- Размер A3, мм
- 53.5
- Размер B, мм
- 188
- Размер B (допуск), мм
- +0.5
- Размер B1, мм
- 139.6
- Размер E1, мм
- 142
- Размер E2, мм
- 110
- Размер E3, мм
- 82
- Размер E8, мм
- 76
- Размер E8.1, мм
- 100
- Размер E9, мм
- 11
- Размер E9.1, мм
- 53.5
- Размер H, мм
- 90.0
- Размер H1, мм
- 76
- Размер H2 с защитной лентой, мм
- 60.15
- Размер H2 без защитной ленты, мм
- 59.85
- Размер K3, мм
- 16
- Размер N1, мм
- 23
- Размер N2, мм
- 14
- Размер N6, мм
- 38.5
- Размер N6 (допуск), мм
- ±0.5
- Размер S1, мм
- 14.6
- Размер S2
- M16
- Размер S5, мм
- 18
- Размер S9
- M4x7 mm
- Размер S9 (диаметр резьбы)
- M4
- Размер S9 (шаг), мм
- 7
- Размер T1 (минимум), мм
- 21
- Размер V1, мм
- 15
