Каретка линейной направляющей Bosch Rexroth KWD-030-FNS-C1-N-1
Артикул R165171420Bosch Rexroth
Каретка линейной направляющей Bosch Rexroth KWD-030-FNS-C1-N-1. Исполнение: Ball rail system; Номинальный размер, мм: 30; Исполнение: FNS - flange, normal, standard height.
ИсполнениеBall rail system
Номинальный размер, мм30
ИсполнениеFNS - flange, normal, standard height
Стоимость в белорусских рубляхЦена по запросу
Уточним наличие, комплектацию и срок поставки для вашего объекта.
Запросить предложение ↗О ТОВАРЕ
Описание
Каретка линейной направляющей Bosch Rexroth KWD-030-FNS-C1-N-1. Исполнение: Ball rail system; Номинальный размер, мм: 30; Исполнение: FNS - flange, normal, standard height.
Для подбора комплектации сообщите условия эксплуатации, количество и требования к установке.
ТЕХНИЧЕСКИЕ ДАННЫЕ
Характеристики
- Артикул
- R165171420
- Исполнение
- Ball rail system
- Номинальный размер, мм
- 30
- Исполнение
- FNS - flange, normal, standard height
- Модель
- High-precision ball runner block
- Материал
- Carbon steel
- Класс преднатяга
- C1 - Low preload
- Класс точности
- N - Normal
- Уплотнение
- SS - Standard seal
- Шариковая цепь
- Without ball chain (standard)
- Смазка
- Pre-lubricated, preserved
- Самоустановка для компенсации несоосности
- Without self-alignment
- Ширина каретки, мм
- 90.0
- Длина каретки, мм
- 97.7
- Высота каретки, мм
- 35.35
- Высота каретки с направляющей, мм
- 42.0
- Максимальное ускорение amax, м/с²
- 500.0
- Максимальная линейная скорость vmax, м/с
- 5.0
- Допустимая температура окружающей среды
- -10 °C ... +80 °C
- Коэффициент трения μ
- 0.002 ... 0.003
- Масса, кг
- 1.14
- Динамическая грузоподъёмность C50, Н
- 46000.0
- Динамическая грузоподъёмность C100, Н
- 36500.0
- Статическая грузоподъёмность C0, Н
- 48100.0
- Динамический крутящий момент Mt50, Н·м
- 790.0
- Динамический крутящий момент Mt100, Н·м
- 630.0
- Статический крутящий момент Mt0, Н·м
- 830
- Динамический продольный момент ML50, Н·м
- 550.0
- Динамический продольный момент ML100, Н·м
- 440.0
- Статический продольный момент ML0, Н·м
- 580

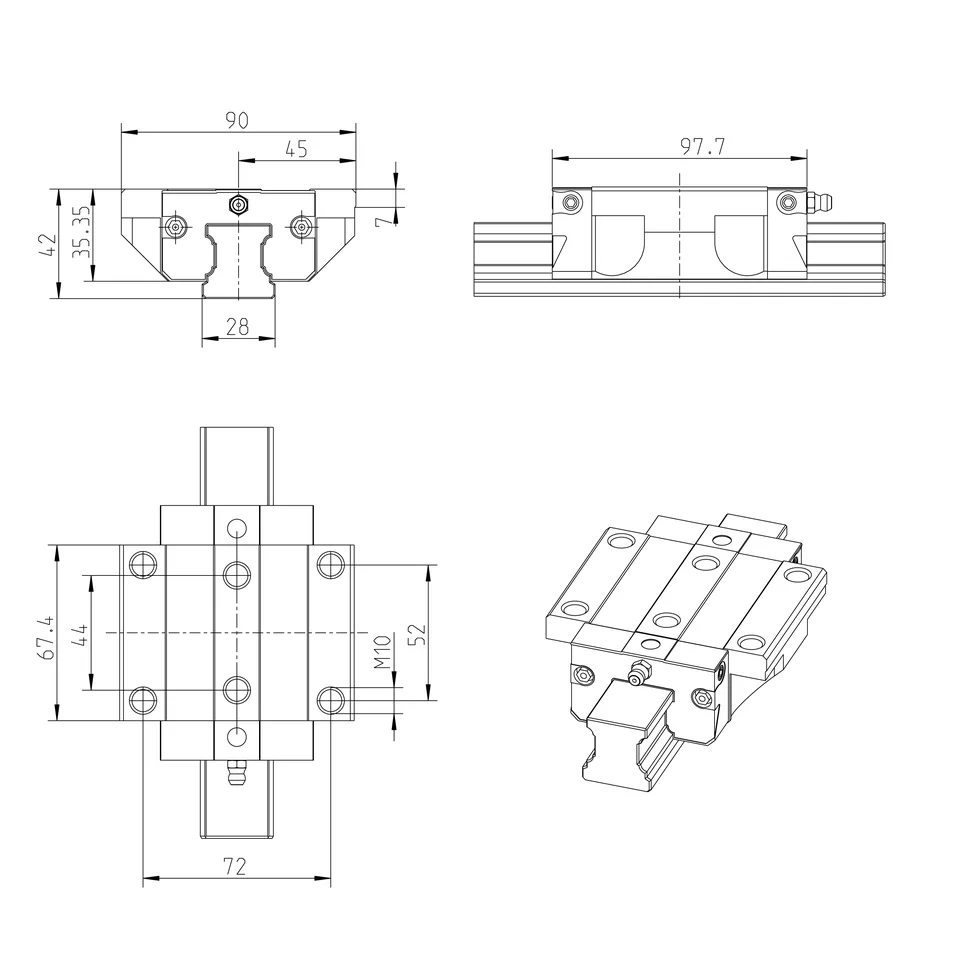

- Шаг T направляющей, мм
- 80
- Размер A, мм
- 90
- Размер A1, мм
- 45
- Размер A2, мм
- 28
- Размер A3, мм
- 31
- Размер B, мм
- 97.7
- Размер B (допуск), мм
- +0.5
- Размер B1, мм
- 67.4
- Размер E1, мм
- 72
- Размер E2, мм
- 52
- Размер E3, мм
- 44
- Размер E8, мм
- 48.4
- Размер E9, мм
- 14.6
- Размер H, мм
- 42.0
- Размер H1, мм
- 35.35
- Размер H2 с защитной лентой, мм
- 28.55
- Размер H2 без защитной ленты, мм
- 28.35
- Размер K1, мм
- 14
- Размер K2, мм
- 15.7
- Размер K3, мм
- 6.05
- Размер K4, мм
- 6.05
- Размер N1, мм
- 11
- Размер N2, мм
- 7.9
- Размер N6, мм
- 17
- Размер N6 (допуск), мм
- ±0.5
- Размер S1, мм
- 8.5
- Размер S2
- M10
- Размер S5, мм
- 9
- Размер S9
- M3x5 mm
- Размер S9 (диаметр резьбы)
- M3
- Размер S9 (шаг), мм
- 5
- Размер T1 (минимум), мм
- 16
- Размер V1, мм
- 7
