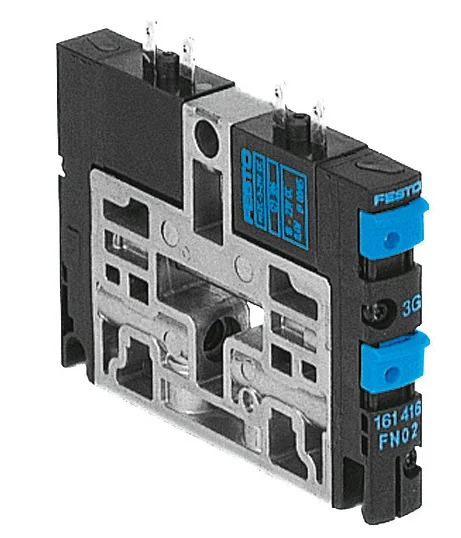

Распределитель с электроуправлением Festo CPV10-M1H-5JS-M7
Артикул 161415Festo
Распределитель с электроуправлением Festo CPV10-M1H-5JS-M7. Условный проход: 4 mm; Функция распределителя: 5/2 бистабильный; Рабочее давление, МПа: -0,09 ... 1 MPa.
Условный проход4 mm
Функция распределителя5/2 бистабильный
Рабочее давление, МПа-0,09 ... 1 MPa
Стоимость в белорусских рубляхЦена по запросу
Уточним наличие, комплектацию и срок поставки для вашего объекта.
Запросить предложение ↗О ТОВАРЕ
Описание
При выборе проверьте схему переключения, способ управления, резьбу и параметры рабочей среды. Для электрического управления дополнительно уточните напряжение и тип подключения. Для запроса этого исполнения укажите артикул 161415.
Для подбора комплектации сообщите условия эксплуатации, количество и требования к установке.
ТЕХНИЧЕСКИЕ ДАННЫЕ
Характеристики
- Артикул
- 161415
- Условный проход
- 4 mm
- Функция распределителя
- 5/2 бистабильный
- Рабочее давление, МПа
- -0,09 ... 1 MPa
- Рабочее давление
- -0,9 ... 10 bar
- Класс защиты
- IP65
- Тип управления
- электрический
- Размер клапана
- 10 mm
- Стандартный номинальный расход
- 400 l/min
- Тип конструкции
- Золотниковый
- Функция быстрого выхлопа
- не дросселируемый
- Тип уплотнения
- мягкий
- Положение при сборке
- Любое
- Ручное дублирование
- защелкиваемый Толкающий
- Тип пилотного управления
- С пилотным управлением
- Питание пилотного каскада
- внешний Внутренний
- Направление потока
- нереверсивный
- Перекрытие
- Positive overlap
- Pilot pressure MPa
- 0,3 ... 0,8 MPa
- Пилотное давление
- 3 ... 8 bar
- значение b
- 0,4
- значение С
- 1,6 l/sbar
- Время переключения, реверс
- 10 ms
- Рабочий цикл
- 100% with holding current reduction
- Потребление электроэнергии
- 0,46 W
- Макс. позитивный тестовый импульс с логикой 0
- 1.400 µs
- Макс. негативный тестовый импульс с логикой 1
- 700 µs
- Рабочая среда
- Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
- Примечание по рабочей среде
- Возможна работа со смазкой (впоследствии требуется постоянная смазка)
- Классификация сопротивления коррозии CRC
- 2 - Средняя стойкость к коррозии
- Соответствие PWIS
- VDMA24364-B1/B2-L
- Температура хранения
- -20 ... 40 °C
- Температура среды
- -5 ... 50 °C
- Температура окружающей среды
- -5 ... 50 °C
- Вес продукта
- 70 g
- Тип крепления
- со сквозным отверстием
- Подвод пилотного воздуха 12/14
- Общая линия
- Выхлоп пилота, канал 82/84
- Общая линия
- Пневматическое подключение, канал 1
- Общая линия
- Пневматическое присоединение, 11
- Общая линия
- Пневматическое подключение, канал 2
- M7
- Выхлопные каналы 3/5 объединены
- Общая линия
- Пневматическое присоединение, канал 4
- M7
- Замечания по материалу
- Соответствует директиве по ограничению использования опасных веществ (RoHS)
- Материал уплотнений
- HNBR NBR
- Материал корпуса
- Алюминиевое литье под давление Латунь POM PPS Сталь
