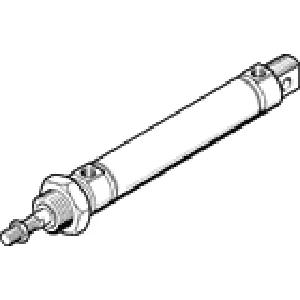

Стандартный цилиндр Festo DSNU-25-15-PPS-A

Характеристики

Артикул

1908321

Ход

15 mm

Диаметр поршня

25 mm

Пневматическое присоединение

G1/8

Рабочее давление

1 ... 10 bar

Резьба на штоке

M10x1,25

Демпфирование

PPS: самонастраивающееся пневматическое демпфирование в конце хода

Положение при сборке

Любое

Соответствует стандарту

CETOP RP 52 P ISO 6432

Конец штока

Наружная резьба

Тип конструкции

Поршень Шток Корпус цилиндра

Варианты

Односторонний шток

Рабочее давление, МПа

0,1 ... 1 MPa

Режим работы

двустороннего действия

Рабочая среда

Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]

Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)

Классификация сопротивления коррозии CRC

2 - Средняя стойкость к коррозии

PWIS conformity

VDMA24364-B1/B2-L

Класс чистоты помещения

ISO class 6

Температура окружающей среды

-20 ... 80 °C

Энергия удара в крайних положениях

0,3 J

Длина демпфирования

17 mm

Теоретическое усилие при 6 бар, обратный ход

247,4 N

Теоретическое усилие при 6 бар, прямой ход

294,5 N

Перемещаемая масса при ходе 0 мм

71 g

Дополнительный коэффициент массы на 10 мм хода

6 g

Базовый вес на 0 мм хода

238 g

Дополнительный вес на 10 мм хода

11 g

Тип крепления

с принадлежностями

Замечания по материалу

Соответствует директиве по ограничению использования опасных веществ (RoHS)

Материал крышки

Алюминиевый сплав нейтральное анодирование

Материал уплотнений

NBR TPE-U(PU)

Материал штока

Легированная сталь, нержавеющая

Материал колбы цилиндра

Легированная сталь, нержавеющая
