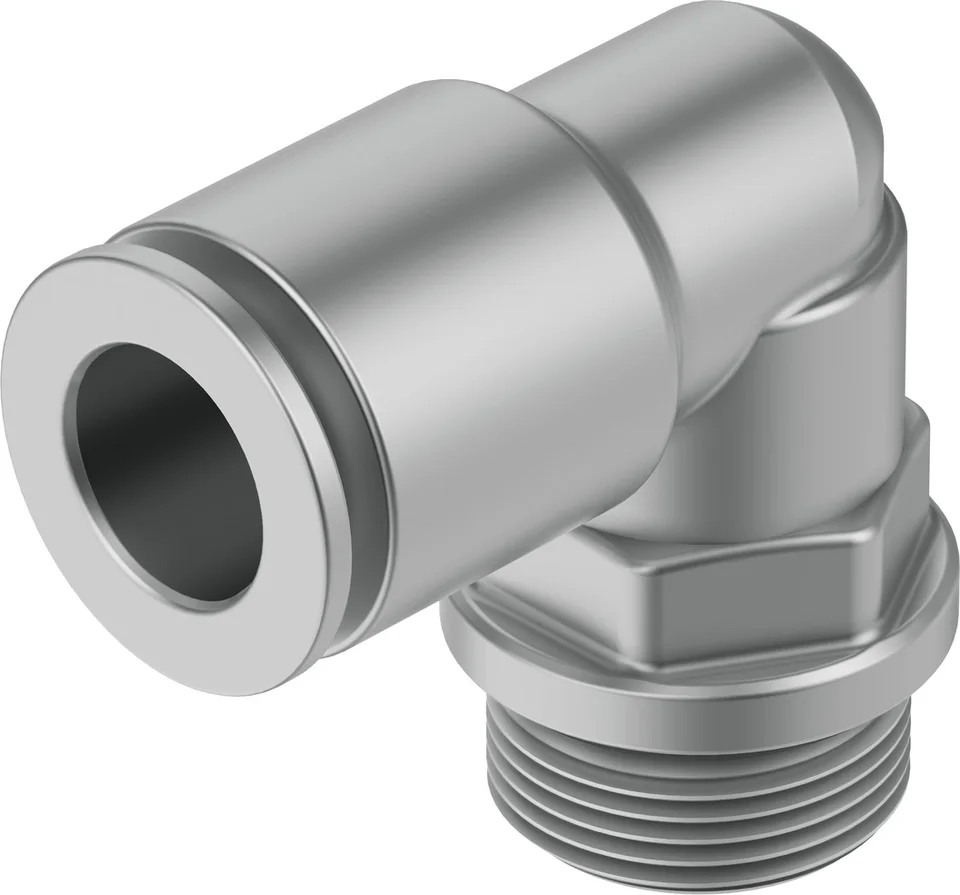

Угловой штуцер с цанговым зажимом и резьбой Festo NPQH-L-G14-Q8-P10
Артикул 578284Festo
Угловой штуцер с цанговым зажимом и резьбой Festo NPQH-L-G14-Q8-P10. Условный проход: 6 mm; Размер: Стандарт; Глубина вставки шланга: 16 mm.
Условный проход6 mm
РазмерСтандарт
Глубина вставки шланга16 mm
Стоимость в белорусских рубляхЦена по запросу
Уточним наличие, комплектацию и срок поставки для вашего объекта.
Запросить предложение ↗О ТОВАРЕ
Описание
Для точного подбора сообщите полный артикул, количество и условия эксплуатации. Сверьте размеры, подключения и применимость по документации оборудования. Для запроса этого исполнения укажите артикул 578284.
Для подбора комплектации сообщите условия эксплуатации, количество и требования к установке.
ТЕХНИЧЕСКИЕ ДАННЫЕ
Характеристики
- Артикул
- 578284
- Условный проход
- 6 mm
- Размер
- Стандарт
- Глубина вставки шланга
- 16 mm
- Тип уплотнения резьбового соединения
- Уплотнительное кольцо
- Положение при сборке
- Любое
- Проект
- L-shape
- Размер контейнера
- 10
- Тип конструкции
- Возвратно-поступательный принцип
- Operating pressure for entire temperature range
- -0,095 ... 2 MPa
- Полный диапазон температур рабочего давления
- -0,95 ... 20 bar
- Operating pressure for entire temperature range
- -13,775 ... 290 psi
- Прим. указание по рабочему давлению
- Water: max. 0.6 MPa at 0 - 50 °C
- Сертификационный департамент
- NSF C0523185
- Рабочая среда
- Сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-] Water (liquid, free of ice)
- Примечание по рабочей среде
- Возможна работа со смазкой
- Классификация сопротивления коррозии CRC
- 3 - Высокая стойкость к коррозии
- Соответствие PWIS
- VDMA24364-B1/B2-L
- Класс чистоты помещения
- ISO class 4
- Безопасны для пищевых продуктов
- См. декларацию соответствия NSF/ANSI 169
- Температура окружающей среды
- 0 ... 150 °C
- Номинальный момент затяжки
- 7,5 Nm
- Допуск для номинального момента затяжки
- ± 20 %
- Вес продукта
- 25,8 g
- Тип крепления
- External hexagon A/F 13
- Пневматическое подключение, канал 1
- Наружная резьба G1/4
- Пневматическое подключение, канал 2
- Для шлангов с наружным диаметром 8 мм
- Замечания по материалу
- Соответствует директиве по ограничению использования опасных веществ (RoHS)
- Материал корпуса
- Brass, chemically nickel-plated
- Материал резьбового уплотнения
- FPM
- Guard ring material
- PEI
- Материал отпускающего кольца
- Brass, chemically nickel-plated
- Материал уплотнения шлангка
- FPM
- Материал держателя шланга
- Легированная сталь, нержавеющая
- Thrust ring material
- PEI
