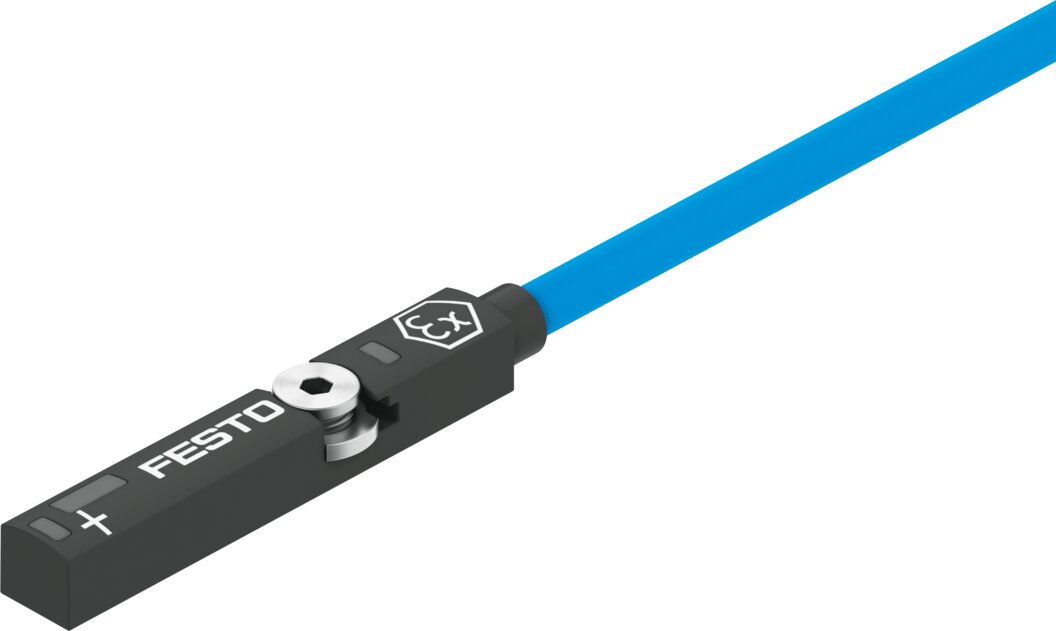

Датчик положения Festo SDBT-MS-20NL-ZN-E-5-LE-EX6
Артикул 579071Festo
Датчик положения Festo SDBT-MS-20NL-ZN-E-5-LE-EX6. Класс защиты: IP65 IP68; Проект: для Т-образной щели; Основан на стандарте: EN 60947-5-6.
Класс защитыIP65 IP68
Проектдля Т-образной щели
Основан на стандартеEN 60947-5-6
Стоимость в белорусских рубляхЦена по запросу
Уточним наличие, комплектацию и срок поставки для вашего объекта.
Запросить предложение ↗О ТОВАРЕ
Описание
Проверьте напряжение питания, интерфейсы, выходной сигнал и условия установки. При замене сопоставьте обозначение и документацию действующего оборудования. Для запроса этого исполнения укажите артикул 579071.
Для подбора комплектации сообщите условия эксплуатации, количество и требования к установке.
ТЕХНИЧЕСКИЕ ДАННЫЕ
Характеристики
- Артикул
- 579071
- Класс защиты
- IP65 IP68
- Проект
- для Т-образной щели
- Основан на стандарте
- EN 60947-5-6
- Авторизация
- RCM Mark
- Обозначение CE (см. заявление о соответствии)
- в соответствии с директивой EU по электромагнитной совместимости EMC в соответствии с директивой EU по взрывозащите (ATEX) в соответствии с директивой EU RoHS
- UKCA marking (see declaration of conformity)
- To UK instructions for EMC To UK EX instructions To UK RoHS instructions
- Категория ATEX Газ
- II 1G
- Взрывозащита типа "Газ"
- Ex ia IIC T4...T6 Ga
- Категория ATEX Пыль
- II 1D
- Врывозащита типа "Пыль"
- Ex ia IIIC T135°C Da
- Сертификация взрывозащиты за пределами Евросоюза
- EPL Da (BR) EPL Da (CN) EPL Da (GB) EPL Da (IEC-EX) EPL Da (KR) EPL Ga (BR) EPL Ga (CN) EPL Ga (GB) EPL Ga (IEC-EX) EPL Ga (KR)
- Взрывобезопасная температура окружающей среды
- Т4, с фиксацией кабеля: -40°C <= Ta <= +85°C T4: -20°C <= Ta <= +85°C Т6, с фиксацией кабеля: -40°C <= Ta <= +45°C T6: -20°C <= Ta <= +45°C
- Maкс. входное напряжение
- 28 V
- Макс. входной ток
- 0,25 A
- Макс. входная мощность
- T4: 350 mW T6: 72 mW
- эффективная индуктивность
- 30 µH
- эффективная мощность
- 79 nF
- Сертификационный департамент
- 21-AV4BO-0130X 21-AV4BO-0131X CSAE 22UKEX1322X DNV 17.0027 X GYJ20.1106X IECEx PTZ 18.0008X PTZ 16 ATEX 0010 X
- Специальные характеристики
- Стойкий к маслу
- Замечания по материалу
- Соответствует директиве по ограничению использования опасных веществ (RoHS) Не содержит галоген
- Инструкции по эксплуатации
- Support / Actuator-sensor overview "The right sensor for the actuator"
- Измеряемая величина
- Позиция
- Принцип измерения
- магниторезистивный
- Температура окружающей среды
- -40 ... 85 °C
- Точность повторения
- 0,2 mm
- Выход переключателя
- NAMUR
- Функция переключающего элемента
- NAMUR
- Время включения
- < 1 ms
- Время выключения
- < 1 ms
- Макс. частота переключения
- 330 Hz
- Остаточный ток
- 0,4 ... 1 mA
- Номинальное рабочее напряжение пост. тока
- 8,2 V
- Диапазон рабочего напряжения DC
- 7,5 ... 18 V
- Остаточная пульсация
- 10 %
- Защищен от смены полярности
- для всех электрических соединений
- Электрическое подключение 1, тип подключения
- Кабель
- Электрическое подключение 1, технология подключения
- Открытый конец
- Электрическое подключение 1, количество контактов/проводов
- 2
- Направление выхода
- аксиальный
- Условия испытания кабеля
- Прочность на изгиб в соответствии со стандартом Festo Условия испытания - по запросу
- Длина кабеля
- 5 m
- Атрибуты кабеля
- для роботов Suitable for energy chains
- Цвет оплетки кабеля
- голубой
- Материал оплетки кабеля
- TPE-U(PUR)
- Материал изоляции
- PP
- Концы проводов
- Разъем кабеля
- Тип крепления
- Затянутый Вставляется в паз сверху
- Момент затяжки
- 0,1 ... 0,6 Nm
- Макс. момент затяжки
- 0,6 Nm
- Положение при сборке
- Любое
- Вес продукта
- 53 g
- Цвет корпуса
- Черный
- Материал корпуса
- PA с армированием Легированная сталь, нержавеющая
- Рабочий режим дисплея
- Жёлтый светодиод
- Температура окружающей среды
- -20 ... 85 °C
- Соответствие PWIS
- VDMA24364-B2-L
