Иллюстрация серии
Фотоэлектрические датчики

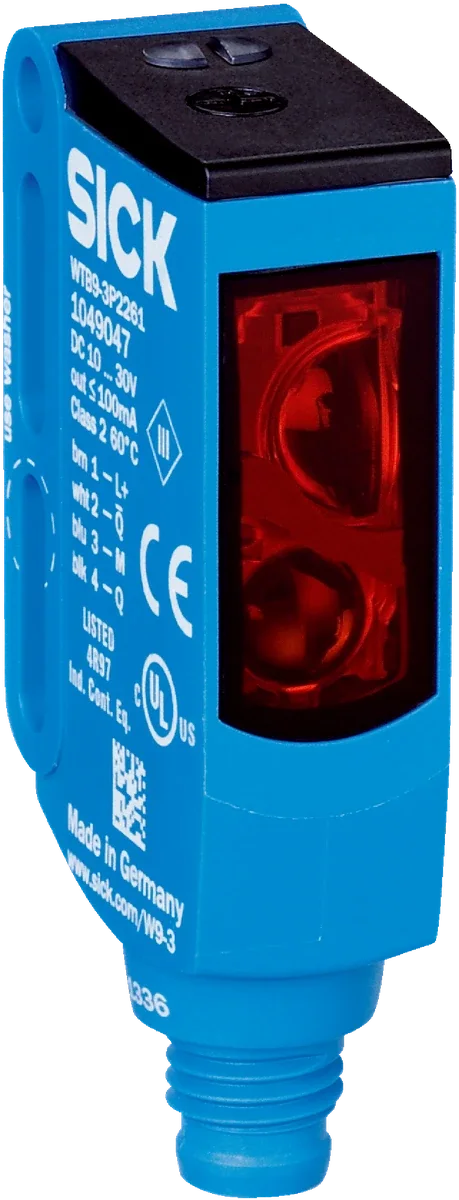

Фотоэлектрический датчик SICK WTB9-3P2261
Артикул 1049047SICK
Фотоэлектрический датчик SICK WTB9-3P2261. Обнаружение объектов и контроль положения в системах промышленной автоматизации. Серия W9. Исполнение и технические параметры приведены по каталогу производителя.
СерияW9
Максимальная дальность обнаружения20 mm ... 350 mm 1)
Выходной сигналPNP 4)
Стоимость в белорусских рубляхЦена по запросу
Уточним наличие, комплектацию и срок поставки для вашего объекта.
Запросить предложение ↗О ТОВАРЕ
Описание
Проверьте напряжение питания, интерфейсы, выходной сигнал и условия установки. При замене сопоставьте обозначение и документацию действующего оборудования. Для запроса этого исполнения укажите артикул 1049047.
Для подбора комплектации сообщите условия эксплуатации, количество и требования к установке.
ТЕХНИЧЕСКИЕ ДАННЫЕ
Характеристики
- Артикул
- 1049047
- Серия
- W9
- Максимальная дальность обнаружения
- 20 mm ... 350 mm 1)
- Выходной сигнал
- PNP 4)
- Напряжение питания
- 10 V DC ... 30 V DC 1)
- Степень защиты
- IP66 IP67 IP69K
- Принцип работы
- Фотоэлектрический датчик диффузного типа
- Особенности принципа работы
- Подавление заднего фона
- Габариты (Ш × В × Г)
- 12.2 mm x 49.8 mm x 23.6 mm
- Исполнение корпуса (направление света)
- Прямоугольный
- Диапазон обнаружения
- 20 mm ... 200 mm 2)
- Тип света
- Видимый красный свет
- Источник света
- PinPoint LED 3)
- Размер светового пятна (дистанция)
- Ø 4.5 mm (75 mm)
- Длина волны
- 650 nm
- Настройка
- Potentiometer, 5 turns
- Пульсации напряжения
- < 5 V pp 2)
- Потребляемый ток
- 30 mA 3)
- Функция выхода
- Комплементарный
- Режим переключения
- Light/dark switching 4)
- Максимальный выходной ток
- ≤ 100 mA 5)
- Время отклика
- < 0.333 ms 6)
- Частота переключения
- 1,500 Hz 7)
- Тип подключения
- Male connector M8, 4-pin
- Защита цепи
- A 8) B 9) C 10)
- Класс электрозащиты
- III
- Масса
- 13 g
- Материал корпуса
- Plastic, VISTAL®
- Материал оптики
- Plastic, PMMA
- Рабочая температура окружающей среды
- –40 °C ... +60 °C
- Температура хранения
- –40 °C ... +75 °C
- MTTFd
- 1,030 years
- DCavg
- 0 %
- Срок эксплуатации TM
- 20 years
