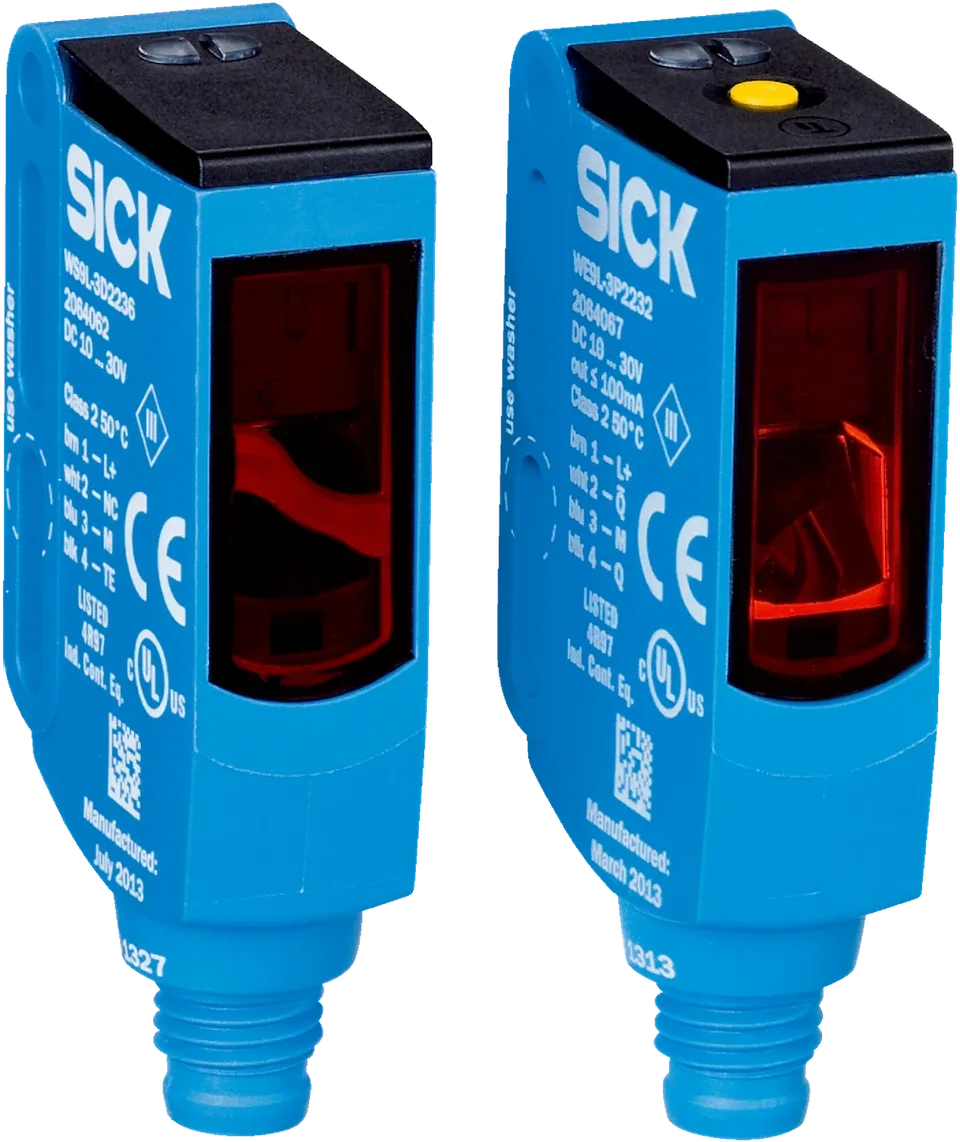

Фотоэлектрический датчик SICK WSE9L-3P2237
Артикул 1058182SICK
Фотоэлектрический датчик SICK WSE9L-3P2237. Обнаружение объектов и контроль положения в системах промышленной автоматизации. Серия W9. Исполнение и технические параметры приведены по каталогу производителя.
СерияW9
Максимальная дальность обнаружения0 m ... 60 m
Выходной сигналPNP 4)
Стоимость в белорусских рубляхЦена по запросу
Уточним наличие, комплектацию и срок поставки для вашего объекта.
Запросить предложение ↗О ТОВАРЕ
Описание
Проверьте напряжение питания, интерфейсы, выходной сигнал и условия установки. При замене сопоставьте обозначение и документацию действующего оборудования. Для запроса этого исполнения укажите артикул 1058182.
Для подбора комплектации сообщите условия эксплуатации, количество и требования к установке.
ТЕХНИЧЕСКИЕ ДАННЫЕ
Характеристики
- Артикул
- 1058182
- Серия
- W9
- Максимальная дальность обнаружения
- 0 m ... 60 m
- Выходной сигнал
- PNP 4)
- Напряжение питания
- 10 V DC ... 30 V DC 1)
- Степень защиты
- IP66 IP67 IP69K
- Принцип работы
- Фотоэлектрический датчик сквозного луча
- Габариты (Ш × В × Г)
- 12.2 mm x 49.8 mm x 23.6 mm
- Исполнение корпуса (направление света)
- Прямоугольный
- Диапазон обнаружения
- 0 m ... 50 m
- Тип света
- Видимый красный свет
- Источник света
- Laser 1)
- Размер светового пятна (дистанция)
- Ø 1 mm (500 mm)
- Длина волны
- 650 nm
- Класс лазера
- 1 (IEC 60825-1 / CDRH 21 CFR 1040.10 & 1040.11) 2)
- Настройка
- Single teach-in button
- Специальные применения
- Detecting small objects
- Артикулы отдельных компонентов
- 2064062 WS9L-3D2236 2064067 WE9L-3P2232
- Пульсации напряжения
- < 5 V pp 2)
- Потребляемый ток
- 30 mA 3)
- Функция выхода
- Комплементарный
- Режим переключения
- Light/dark switching 4)
- Максимальный выходной ток
- ≤ 100 mA
- Время отклика
- ≤ 0.5 ms 5)
- Частота переключения
- 1,000 Hz 6)
- Тип подключения
- Male connector M8, 4-pin
- Защита цепи
- A 7) B 8) C 9)
- Класс электрозащиты
- III
- Масса
- 13 g
- Материал корпуса
- Plastic, VISTAL®
- Материал оптики
- Plastic, PMMA
- Рабочая температура окружающей среды
- –10 °C ... +50 °C
- Расширенная рабочая температура
- –30 °C ... +55 °C 10) 11)
- Температура хранения
- –30 °C ... +70 °C
- MTTFd
- 355 years (EN ISO 13849-1) 1)
- DCavg
- 0 %
