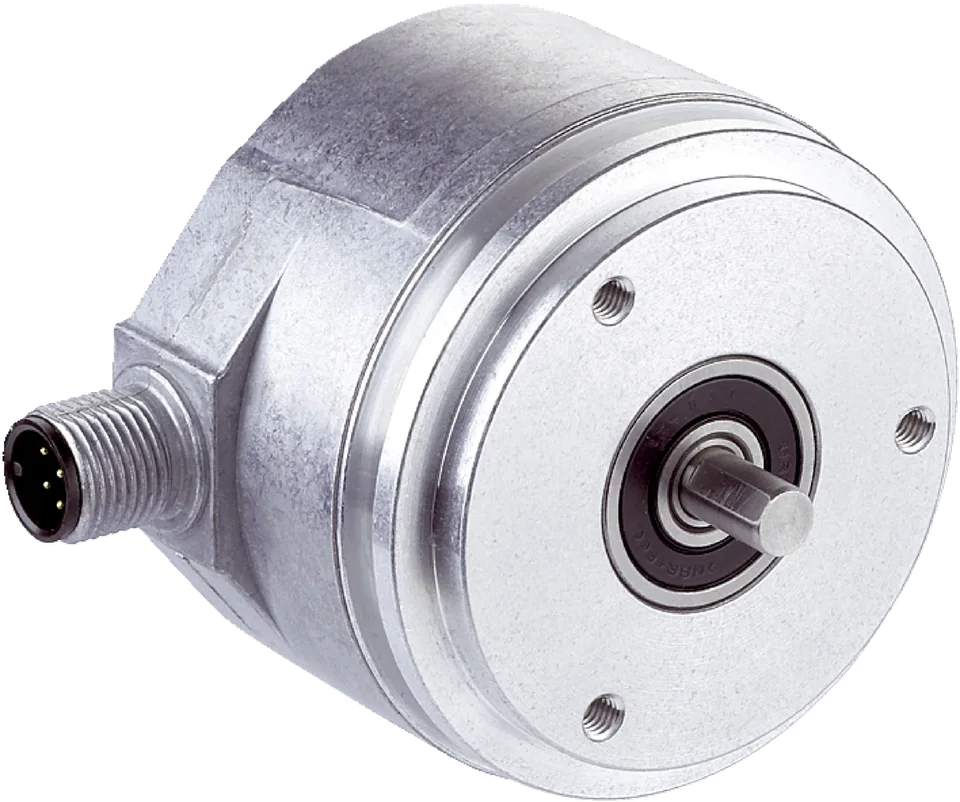

Инкрементальный энкодер SICK DFS60E-S1EC00200
Артикул 1060216SICK
Инкрементальный энкодер SICK DFS60E-S1EC00200. Контроль положения и скорости вращения в системах автоматизации. Серия DFS60. Исполнение и технические параметры приведены по каталогу производителя.
СерияDFS60
Импульсов на оборот200 1)
Напряжение питания10 ... 32 V
Стоимость в белорусских рубляхЦена по запросу
Уточним наличие, комплектацию и срок поставки для вашего объекта.
Запросить предложение ↗О ТОВАРЕ
Описание
Проверьте напряжение питания, интерфейсы, выходной сигнал и условия установки. При замене сопоставьте обозначение и документацию действующего оборудования. Для запроса этого исполнения укажите артикул 1060216.
Для подбора комплектации сообщите условия эксплуатации, количество и требования к установке.
ТЕХНИЧЕСКИЕ ДАННЫЕ
Характеристики
- Артикул
- 1060216
- Серия
- DFS60
- Импульсов на оборот
- 200 1)
- Напряжение питания
- 10 ... 32 V
- Степень защиты
- IP67, Housing side, male connector (IEC 60529) 1) IP65, shaft side (IEC 60529)
- MTTFd
- 300 years (EN ISO 13849-1) 1)
- Шаг измерения
- 90°, electric/pulses per revolution
- Пределы погрешности
- ± 0.3°
- Интерфейс связи
- Incremental
- Особенности интерфейса
- HTL / Push pull
- Количество сигнальных каналов
- 6-channel
- Частота выходного сигнала
- ≤ 300 kHz
- Ток нагрузки
- ≤ 30 mA
- Потребляемая мощность
- ≤ 0.5 W (without load)
- Тип подключения
- Male connector, M12, 8-pin, radial
- Количество опорных сигналов
- 1
- Положение опорного сигнала
- 90°, electric, logically gated with A and B
- Защита от переполюсовки
- ✔
- Защита выходов от короткого замыкания
- ✔ 1)
- Механическое исполнение
- Solid shaft, Servo flange
- Диаметр вала
- 6 mm With flat
- Масса
- + 0.3 kg
- Материал вала
- Нержавеющая сталь
- Материал фланца
- Aluminum
- Материал корпуса
- Aluminum die cast
- Пусковой момент
- 0.5 Ncm (+20 °C)
- Рабочий момент
- 0.3 Ncm (+20 °C)
- Рабочая скорость вращения
- ≤ 9,000 min⁻¹ 1)
- Момент инерции ротора
- 6.2 gcm²
- Ресурс подшипника
- 3.6 x 10^10 revolutions
- Угловое ускорение
- ≤ 500,000 rad/s²
- Электромагнитная совместимость
- According to EN 61000-6-2 and EN 61000-6-4
- Допустимая относительная влажность
- 90 % (Condensation not permitted)
- Диапазон рабочей температуры
- 0 °C ... +85 °C
- Диапазон температуры хранения
- –40 °C ... +100 °C, without package
- Устойчивость к ударам
- 50 g, 6 ms (EN 60068-2-27)
- Устойчивость к вибрации
- 20 g, 10 Hz ... 2,000 Hz (EN 60068-2-6)
