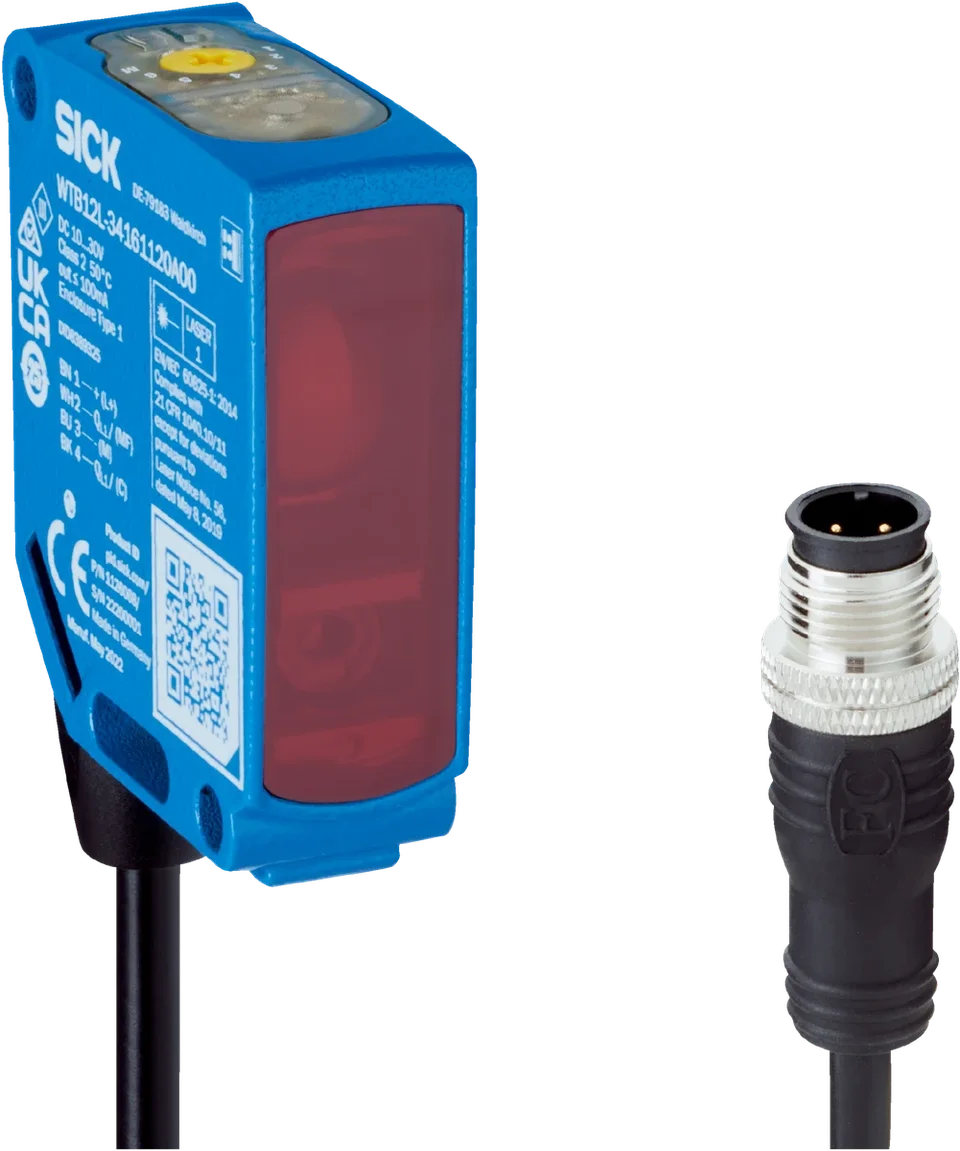

Фотоэлектрический датчик SICK WTM12L-34161820A00

Характеристики

Артикул

1126054

Серия

W12

Диапазон измерения

30 mm ... 420 mm

Максимальная дальность обнаружения

420 mm (mode 1, 3, 4, 5); 150 mm (mode 2); 650 mm (mode 1 and 6 combined)

Напряжение питания

10 V DC ... 30 V DC 1)

Степень защиты

IP66 (EN 60529) IP67 (EN 60529) IP69 (EN 60529)

Разрешение

0.1 mm

Принцип работы

Фотоэлектрический датчик диффузного типа

Особенности принципа работы

Background suppression, Foreground suppression, MultiMode, distance value

Минимальная дальность обнаружения

15 mm (mode 1, 3, 4, 5); 0 mm (mode 2); 15 mm (mode 1 and 6 combined)

Эталонный объект

Object with 90% remission factor (complies with standard white according to DIN 5033)

Рекомендуемый диапазон обнаружения

40 mm ... 160 mm (mode 1, 3, 4, 5); 40 mm ... 120 mm (mode 2); 40 mm ... 400 mm (mode 1 and 6 combined)

Повторяемость

0,1 mm ... 4 mm 1) 2) 3)

Точность

Typ. 2.0 mm at 30 ... 120 mm distance 1); Typ. 12 mm at 120 ... 250 mm distance 1); Typ. 40 mm at 250 ... 400 mm distance 1)

Источник света

Laser

Тип света

Видимый красный свет

Форма светового пятна

Ellipse shape

Размер светового пятна (дистанция)

2.4 mm x 1 mm (160 mm)

Положение фокуса

800 mm

Класс лазера

1 4)

Длина волны

655 nm

Средний срок службы

50,000 h at T U = +25 °C; 3 mm, at 160 mm distance, mode 1, 3, 4, 5; 2.8 mm, at a distance of 120 mm, mode 2; 2.5 mm, at a distance of 200 mm, mode 1 and 6 combined; Object with 90% remission factor (complies with standard white according to DIN 5033)

Особенности

MultiMode

Специальные применения

Detecting small objects, Detection of objects moving at high speeds, Detecting flat objects, Detecting uneven, shiny objects, Detection of poorly remitting and tilted objects, Detecting perforated objects

MTTFd

280 years

DCavg

0 %

Срок эксплуатации TM

10 years

Пульсации напряжения

≤ 5 V

Потребляемый ток

≤ 14 mA, without load. At U B = 24 V

Класс электрозащиты

III

Тип

Push-pull: PNP/NPN

Режим переключения

Переключение на свет/темноту

Максимальный выходной ток

≤ 100 mA

Защита выходов

Reverse polarity protected; Overcurrent protected; Short-circuit protected

Время отклика

≤ 200 µs (mode 1, 2, 3) 2); ≤ 500 µs (mode 4, 5) 2); ≤ 15 ms (mode 1 and 6 combined) 2)

Повторяемость (время отклика)

85 µs (mode 1, 2, 3) 2); 150 µs (mode 4, 5) 2); 5 ms (mode 1 and 6 combined) 2)

Частота переключения

2,500 Hz (mode 1, 2, 3) 3); 1,000 Hz (mode 4, 5) 3); 30 Hz (mode 1 and 6 combined) 3)

Корпус

Прямоугольный

Габариты (Ш × В × Г)

15.6 mm x 49.5 mm x 43.1 mm

Подключение

Cable with plug, M12, 4-pin, 315 mm

Сечение проводника

0.14 mm²

Диаметр кабеля

Ø 3.4 mm

Корпус

Metal, zinc diecast

Лицевая поверхность

Plastic, PMMA

Масса

Approx. 94 g

Рабочая температура окружающей среды

–20 °C ... +55 °C

Температура хранения

–40 °C ... +70 °C

Время прогрева

< 15 min, Where T u is under –10 °C

Устойчивость к внешнему освещению

Artificial light: ≤ 50,000 lx Sunlight: ≤ 50,000 lx

Ударопрочность

50 g, 11 ms (25 positive and 25 negative shocks along X, Y, Z axes, 150 total shocks (EN60068-2-27))

Вибростойкость

10 Hz ... 2,000 Hz (Amplitude 0.5 mm / 10 g, 20 sweeps per axis, for X, Y, Z axes, 1 octave/min, (EN60068-2-6))

Влажность воздуха

35 % ... 95 %, relative humidity (no condensation)

Электромагнитная совместимость

EN 60947-5-2
