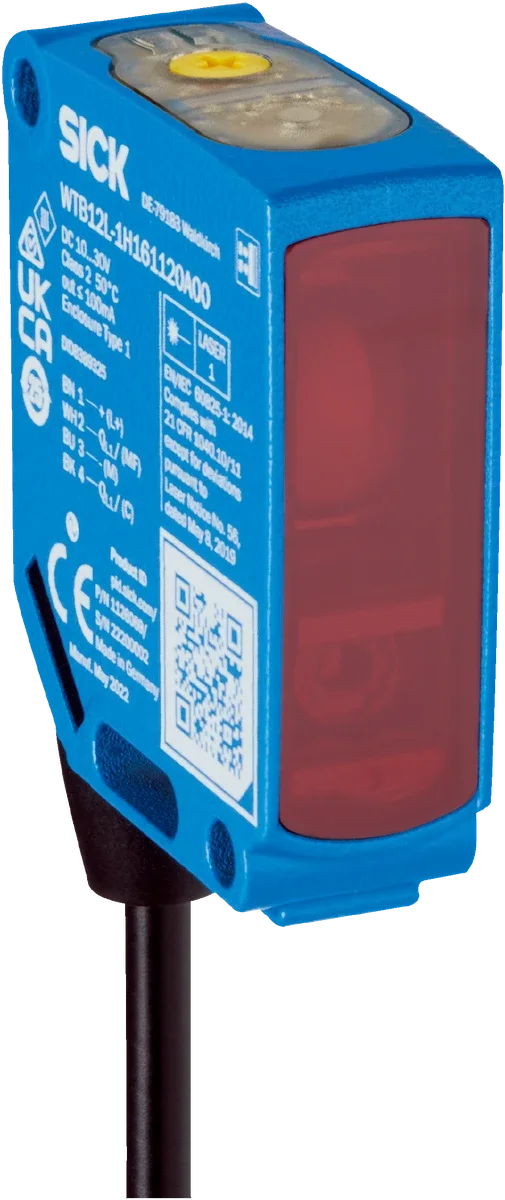

Фотоэлектрический датчик SICK WTB12L-1H161A20A00
Артикул 1129941SICK
Фотоэлектрический датчик SICK WTB12L-1H161A20A00. Обнаружение объектов и контроль положения в системах промышленной автоматизации. Серия W12. Исполнение и технические параметры приведены по каталогу производителя.
СерияW12
Максимальная дальность обнаружения1,200 mm
Напряжение питания10 V DC ... 30 V DC 1)
Стоимость в белорусских рубляхЦена по запросу
Уточним наличие, комплектацию и срок поставки для вашего объекта.
Запросить предложение ↗О ТОВАРЕ
Описание
Проверьте напряжение питания, интерфейсы, выходной сигнал и условия установки. При замене сопоставьте обозначение и документацию действующего оборудования. Для запроса этого исполнения укажите артикул 1129941.
Для подбора комплектации сообщите условия эксплуатации, количество и требования к установке.
ТЕХНИЧЕСКИЕ ДАННЫЕ
Характеристики
- Артикул
- 1129941
- Серия
- W12
- Максимальная дальность обнаружения
- 1,200 mm
- Напряжение питания
- 10 V DC ... 30 V DC 1)
- Степень защиты
- IP66 (EN 60529) IP67 (EN 60529) IP69 (EN 60529)
- Принцип работы
- Фотоэлектрический датчик диффузного типа
- Особенности принципа работы
- Подавление заднего фона
- Минимальная дальность обнаружения
- 80 mm
- Эталонный объект
- Object with 90% remission factor (complies with standard white according to DIN 5033)
- Рекомендуемый диапазон обнаружения
- 90 mm ... 500 mm
- Источник света
- Laser
- Тип света
- Видимый красный свет
- Форма светового пятна
- Ellipse shape
- Размер светового пятна (дистанция)
- 1.3 mm x 1.1 mm (650 mm)
- Положение фокуса
- 800 mm
- Класс лазера
- 1 1)
- Длина волны
- 655 nm
- Средний срок службы
- 50,000 h at T U = +25 °C; 1.3 mm, at a distance of 650 mm; Object with 90% remission factor (complies with standard white according to DIN 5033)
- Специальные применения
- Detecting small objects, Detection of objects moving at high speeds, Detecting perforated objects, Detection of poorly remitting and tilted objects
- MTTFd
- 280 years
- DCavg
- 0 %
- Срок эксплуатации TM
- 10 years
- Пульсации напряжения
- ≤ 5 V
- Потребляемый ток
- ≤ 14 mA, without load. At U B = 24 V
- Класс электрозащиты
- III
- Тип
- Push-pull: PNP/NPN
- Режим переключения
- Переключение на свет/темноту
- Максимальный выходной ток
- ≤ 100 mA
- Защита выходов
- Reverse polarity protected; Overcurrent protected; Short-circuit protected
- Время отклика
- ≤ 15 ms 2)
- Повторяемость (время отклика)
- 5 ms 2)
- Частота переключения
- 30 Hz 3)
- Корпус
- Прямоугольный
- Габариты (Ш × В × Г)
- 15.6 mm x 49.5 mm x 43.1 mm
- Подключение
- Cable, 4-wire, 2 m
- Сечение проводника
- 0.14 mm²
- Диаметр кабеля
- Ø 3.4 mm
- Корпус
- Metal, zinc diecast
- Лицевая поверхность
- Plastic, PMMA
- Масса
- Approx. 132 g
- Рабочая температура окружающей среды
- –20 °C ... +55 °C
- Температура хранения
- –40 °C ... +70 °C
- Время прогрева
- < 15 min, Where T u is under –10 °C
- Устойчивость к внешнему освещению
- Artificial light: ≤ 50,000 lx Sunlight: ≤ 50,000 lx
- Ударопрочность
- 50 g, 11 ms (25 positive and 25 negative shocks along X, Y, Z axes, 150 total shocks (EN60068-2-27))
- Вибростойкость
- 10 Hz ... 2,000 Hz (Amplitude 0.5 mm / 10 g, 20 sweeps per axis, for X, Y, Z axes, 1 octave/min, (EN60068-2-6))
- Влажность воздуха
- 35 % ... 95 %, relative humidity (no condensation)
- Электромагнитная совместимость
- EN 60947-5-2
