Иллюстрация серии
Фотоэлектрические датчики

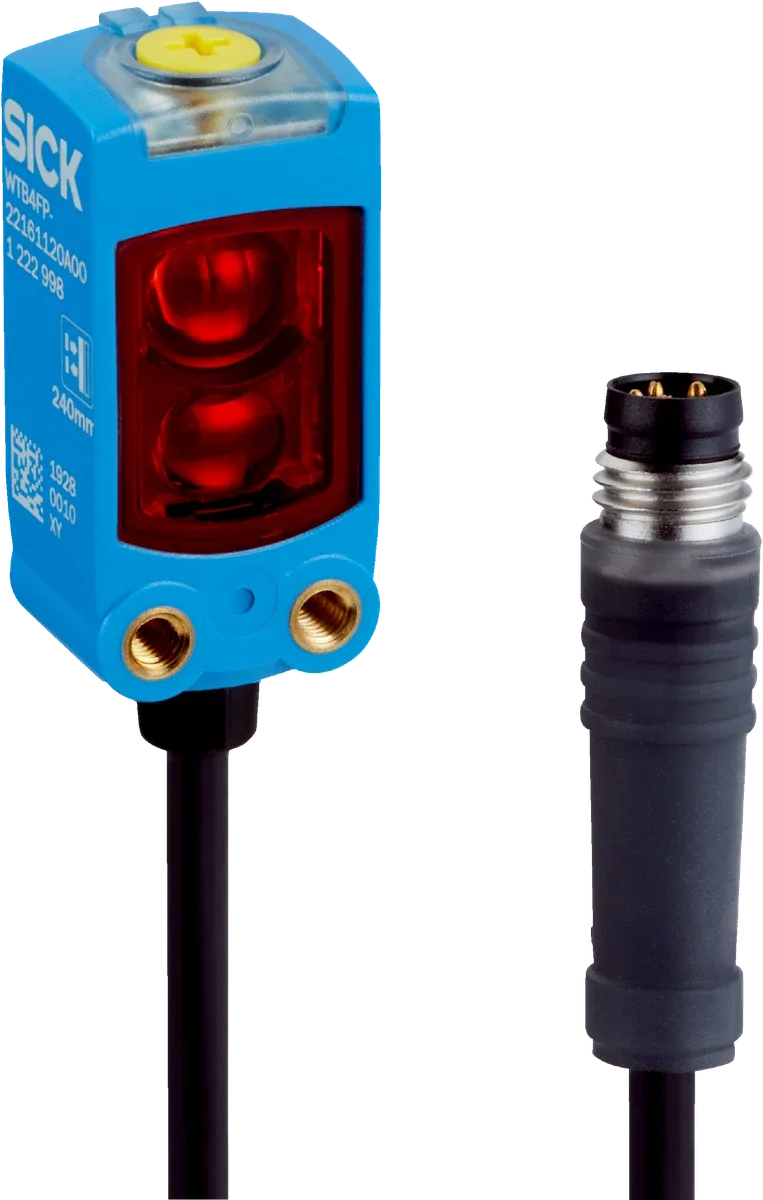

Фотоэлектрический датчик SICK WTB4FA-97A11120ZZZ
Артикул 1138136SICK
Фотоэлектрический датчик SICK WTB4FA-97A11120ZZZ. Обнаружение объектов и контроль положения в системах промышленной автоматизации. Серия W4. Исполнение и технические параметры приведены по каталогу производителя.
СерияW4
Максимальная дальность обнаружения150 mm
Напряжение питания10 V DC ... 30 V DC 1)
Стоимость в белорусских рубляхЦена по запросу
Уточним наличие, комплектацию и срок поставки для вашего объекта.
Запросить предложение ↗О ТОВАРЕ
Описание
Проверьте напряжение питания, интерфейсы, выходной сигнал и условия установки. При замене сопоставьте обозначение и документацию действующего оборудования. Для запроса этого исполнения укажите артикул 1138136.
Для подбора комплектации сообщите условия эксплуатации, количество и требования к установке.
ТЕХНИЧЕСКИЕ ДАННЫЕ
Характеристики
- Артикул
- 1138136
- Серия
- W4
- Максимальная дальность обнаружения
- 150 mm
- Напряжение питания
- 10 V DC ... 30 V DC 1)
- Степень защиты
- IP66 (EN 60529) IP67 (EN 60529)
- Принцип работы
- Фотоэлектрический датчик диффузного типа
- Особенности принципа работы
- Background suppression, LineSpot technology
- Минимальная дальность обнаружения
- 7 mm
- Эталонный объект
- Object with 90% remission factor (complies with standard white according to DIN 5033)
- Рекомендуемый диапазон обнаружения
- 30 mm ... 80 mm
- Источник света
- PinPoint LED
- Тип света
- Видимый красный свет
- Форма светового пятна
- Line-shaped
- Размер светового пятна (дистанция)
- 1.4 mm x 19 mm (50 mm)
- Длина волны
- 635 nm
- Средний срок службы
- 100,000 h at T a = +25 °C
- MTTFd
- 661 years
- DCavg
- 0 %
- Срок эксплуатации TM
- 20 years
- Пульсации напряжения
- ≤ 5 V pp
- Потребляемый ток
- ≤ 25 mA, without load. At U B = 24 V
- Класс электрозащиты
- III
- Тип
- PNP
- Режим переключения
- Срабатывание на свет
- Максимальный выходной ток
- ≤ 100 mA
- Защита выходов
- Reverse polarity protected; Overcurrent protected; Short-circuit protected
- Время отклика
- ≤ 500 µs 2)
- Повторяемость (время отклика)
- 150 µs
- Частота переключения
- 1,000 Hz 3)
- Корпус
- Прямоугольный
- Конструктивное исполнение
- Flat
- Габариты (Ш × В × Г)
- 16 mm x 40.1 mm x 12.1 mm
- Подключение
- Cable with plug M8, 3-pin, with knurled nut, 338 mm
- Сечение проводника
- 0.14 mm²
- Диаметр кабеля
- Ø 3.4 mm
- Корпус
- Plastic, VISTAL®
- Лицевая поверхность
- Plastic, PMMA
- Масса
- Approx. 30 g
- Рабочая температура окружающей среды
- –40 °C ... +60 °C
- Температура хранения
- –40 °C ... +75 °C
- Устойчивость к внешнему освещению
- Artificial light: ≤ 50,000 lx Sunlight: ≤ 50,000 lx
- Ударопрочность
- 30 g, 11 ms (3 positive and 3 negative shocks along X, Y, Z axes, 18 total shocks (EN60068-2-27))
- Вибростойкость
- 10 Hz ... 1,000 Hz (Amplitude 1 mm, 3 x 30 min (EN60068-2-6))
- Влажность воздуха
- 35 % ... 95 %, relative humidity (no condensation)
- Электромагнитная совместимость
- EN 60947-5-2
