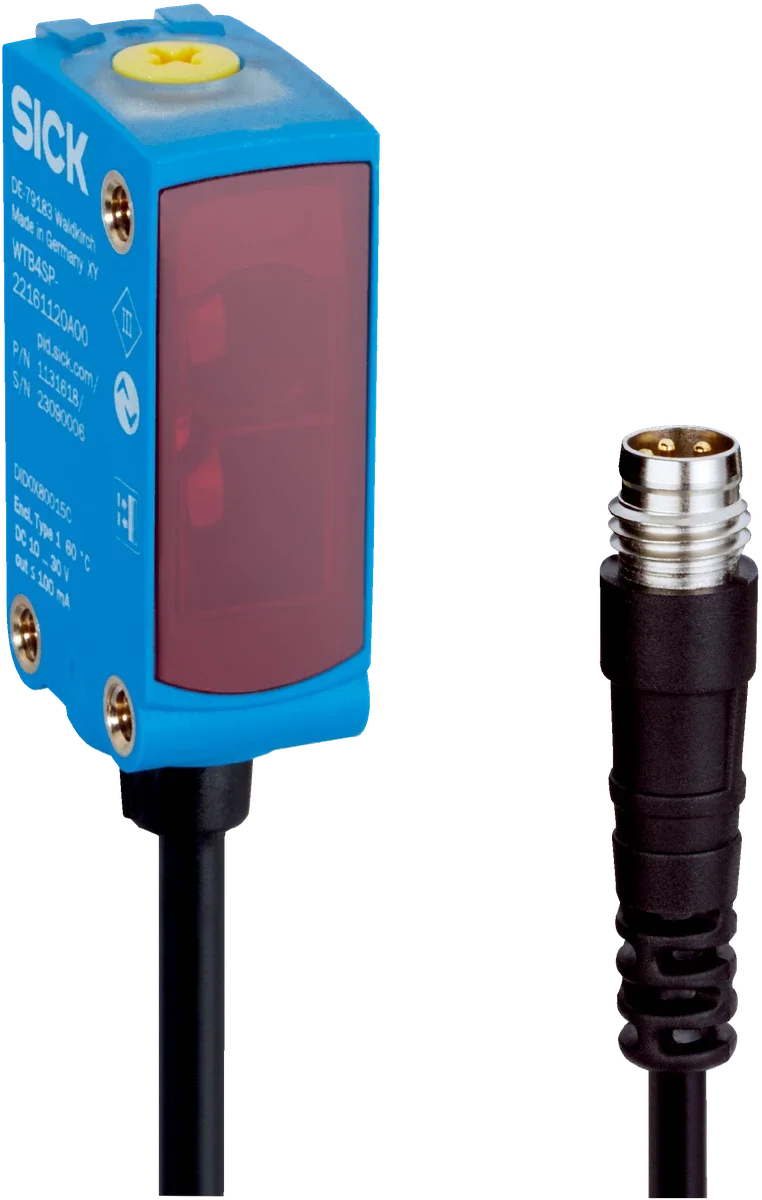

Фотоэлектрический датчик SICK WTM4SF-32161120A00

Характеристики

Артикул

1157504

Серия

W4

Диапазон измерения

10 mm ... 400 mm

Максимальная дальность обнаружения

400 mm (mode 1, 3, 4, 5); 260 mm (mode 2); 600 mm (Mode 1, 3, 4, 5 combined with 6); 400 mm (Mode 2 and 6 combined)

Напряжение питания

10 V DC ... 30 V DC 1)

Степень защиты

IP66 (EN 60529) IP67 (EN 60529)

Разрешение

0.1 mm

Принцип работы

Фотоэлектрический датчик диффузного типа

Особенности принципа работы

Background suppression, Foreground suppression, MultiMode, distance value

Минимальная дальность обнаружения

4 mm (mode 1, 3, 4, 5); 0 mm (mode 2); 4 mm (Mode 1, 3, 4, 5 combined with 6); 0 mm (Mode 2 and 6 combined)

Эталонный объект

Object with 90% remission factor (complies with standard white according to DIN 5033)

Рекомендуемый диапазон обнаружения

40 mm ... 180 mm (Mode 1, 2, 3, 4, 5; Mode 1, 2, 3, 4, 5 combined with 6)

Повторяемость

0,2 mm ... 3,7 mm 1) 2) 3)

Точность

2 mm ... 48 mm 1) 4)

Источник света

PinPoint Pro LED

Тип света

Видимый красный свет

Форма светового пятна

Прямоугольный

Размер светового пятна (дистанция)

7 mm x 5 mm (180 mm)

Положение фокуса

180 mm

Длина волны

635 nm

Средний срок службы

100,000 h at T a = +25 °C; 0.3 mm, at a distance of 110 mm, mode 1, 3, 4, 5; 0.3 mm, at a distance of 110 mm, Mode 1, 3, 4, 5 combined with 6; Object with 90% remission factor (complies with standard white according to DIN 5033)

Особенности

MultiMode

Пульсации напряжения

≤ 5 V

Потребляемый ток

≤ 25 mA, without load. At U B = 24 V

Класс электрозащиты

III

Тип

Push-pull: PNP/NPN

Режим переключения

Переключение на свет/темноту

Максимальный выходной ток

≤ 100 mA

Защита выходов

Reverse polarity protected; Overcurrent protected; Short-circuit protected

Время отклика

≤ 500 µs (mode 1, 2, 3) 2); ≤ 1,000 µs (mode 4, 5) 2); ≤ 15 ms (Mode 1, 3, 4, 5 combined with 6) 2); ≤ 30 ms (Mode 4, 5 combined with 6) 2)

Повторяемость (время отклика)

150 µs (mode 1, 2, 3) 2); 350 µs (mode 4, 5) 2); 5 ms (Mode 1, 3, 4, 5 combined with 6) 2); 10 ms (Mode 4, 5 combined with 6) 2)

Частота переключения

1,000 Hz (mode 1, 2, 3) 3); 500 Hz (mode 4, 5) 3); 30 Hz (Mode 1, 3, 4, 5 combined with 6) 3); 15 Hz (Mode 4, 5 combined with 6) 3)

Корпус

Прямоугольный

Конструктивное исполнение

Slim

Габариты (Ш × В × Г)

12.1 mm x 41.9 mm x 18.6 mm

Подключение

Cable with M8 male connector, 4-pin, 114 mm

Сечение проводника

0.14 mm²

Диаметр кабеля

Ø 3.4 mm

Корпус

Plastic, VISTAL®

Лицевая поверхность

Plastic, PMMA

Масса

Approx. 44 g

Рабочая температура окружающей среды

–40 °C ... +60 °C

Температура хранения

–40 °C ... +75 °C

Устойчивость к внешнему освещению

Artificial light: ≤ 50,000 lx Sunlight: ≤ 50,000 lx

Ударопрочность

11 ms (3 positive and 3 negative shocks along X, Y, Z axes, 18 total shocks (EN60068-2-27))

Вибростойкость

10 Hz ... 1,000 Hz (Amplitude 1 mm, 3 x 30 min (EN60068-2-6))

Влажность воздуха

35 % ... 95 %, relative humidity (no condensation)

Электромагнитная совместимость

EN 60947-5-2
