Иллюстрация серии
Фотоэлектрические датчики

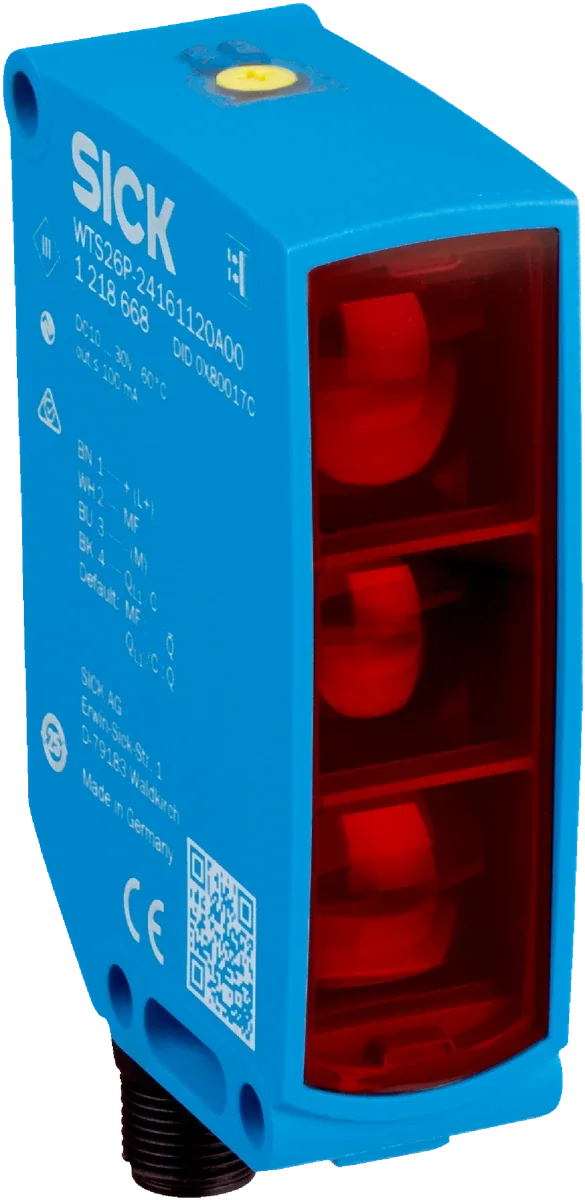

Фотоэлектрический датчик SICK WTS26P-24161120A00
Артикул 1218668SICK
Фотоэлектрический датчик SICK WTS26P-24161120A00. Обнаружение объектов и контроль положения в системах промышленной автоматизации. Серия W26. Исполнение и технические параметры приведены по каталогу производителя.
СерияW26
Максимальная дальность обнаружения1,000 mm
Напряжение питания10 V DC ... 30 V DC 1)
Стоимость в белорусских рубляхЦена по запросу
Уточним наличие, комплектацию и срок поставки для вашего объекта.
Запросить предложение ↗О ТОВАРЕ
Описание
Проверьте напряжение питания, интерфейсы, выходной сигнал и условия установки. При замене сопоставьте обозначение и документацию действующего оборудования. Для запроса этого исполнения укажите артикул 1218668.
Для подбора комплектации сообщите условия эксплуатации, количество и требования к установке.
ТЕХНИЧЕСКИЕ ДАННЫЕ
Характеристики
- Артикул
- 1218668
- Серия
- W26
- Максимальная дальность обнаружения
- 1,000 mm
- Напряжение питания
- 10 V DC ... 30 V DC 1)
- Степень защиты
- IP66 (EN 60529) IP67 (EN 60529) IP69 (EN 60529) 1)
- Принцип работы
- Фотоэлектрический датчик диффузного типа
- Особенности принципа работы
- Background suppression, TwinEye technology
- Минимальная дальность обнаружения
- 10 mm
- Эталонный объект
- Object with 90% remission factor (complies with standard white according to DIN 5033)
- Рекомендуемый диапазон обнаружения
- 200 mm ... 500 mm
- Источник света
- PinPoint LED
- Тип света
- Видимый красный свет
- Форма светового пятна
- Point-shaped
- Размер светового пятна (дистанция)
- Ø 10 mm (550 mm)
- Длина волны
- 635 nm
- Средний срок службы
- 100,000 h at T a = +25 °C
- Специальные применения
- Detecting uneven, shiny objects, Detecting objects wrapped in film
- MTTFd
- 413 years
- DCavg
- 0%
- Срок эксплуатации TM
- 20 years
- Пульсации напряжения
- ≤ 5 V pp
- Потребляемый ток
- ≤ 30 mA, without load. At U B = 24 V
- Класс электрозащиты
- III
- Тип
- Push-pull: PNP/NPN
- Режим переключения
- Переключение на свет/темноту
- Максимальный выходной ток
- ≤ 100 mA
- Защита выходов
- Reverse polarity protected; Overcurrent and short-circuit protected
- Время отклика
- ≤ 1.4 ms 2)
- Повторяемость (время отклика)
- 750 µs
- Частота переключения
- 350 Hz 3)
- Корпус
- Прямоугольный
- Габариты (Ш × В × Г)
- 24.6 mm x 82.5 mm x 53.3 mm
- Подключение
- Male connector M12, 4-pin
- Корпус
- Plastic, VISTAL®
- Лицевая поверхность
- Plastic, PMMA
- Масса
- Approx. 80 g
- Рабочая температура окружающей среды
- –40 °C ... +60 °C
- Температура хранения
- –40 °C ... +75 °C
- Ударопрочность
- 50 g, 11 ms (25 positive and 25 negative shocks per axis, for X, Y, Z axes, 150 shocks in total (EN60068-2-27)) 50 g, 6 ms (5,000 positive and 5,000 negative shocks per axis, for X, Y, Z axes, 30,000 shocks in total (EN60068-2-27))
- Вибростойкость
- 10 Hz ... 2,000 Hz (Amplitude 0.5 mm / 10 g, 20 sweeps per axis, for X, Y, Z axes, 1 octave/min, (EN60068-2-6))
- Влажность воздуха
- 35 % ... 95 %, relative humidity (no condensation)
- Электромагнитная совместимость
- EN 60947-5-2
